2. Alton® 알루미늄 패널 및 코일-상해수락알루미늄업유한회사

제품

PRODUCTS

제품

PRODUCTS

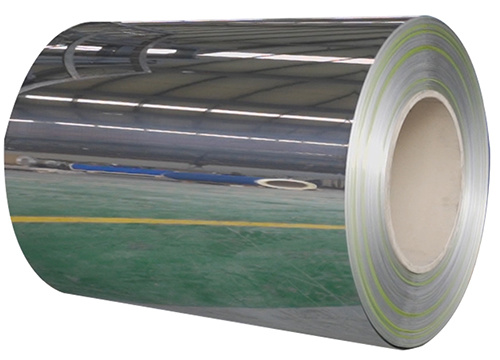

Alton® 알루미늄 패널 및 코일

거울의 묘사

Alton ® 거울면 알루미늄 패널은 고급 기초 재료로 제작되었으며, 특수한 압연 공정을 거쳐 권재의 연속 거울면 압연 공정을 거쳐 반사율이 향상되었으며, 표면이 거울처럼 매끄럽고 최대 총 반사율이 86% 에 달한다.자연광이나 빛을 받으면 거울면 알루미늄판은 빛을 주위에 집중시켜 눈부신 빛을 형성한다.동시에 표면에 투사된 열에너지를 빠르게 반사할 수 있다.

거울 알루미늄의 장점

알루미늄 합금 밀링 가공 기술 파라미터

합금: 1060/1070/3003/8014

응답: O/H14/H16/H18

반사: 86%

완료 시간: 연마 표면 처리

기술 매개변수

합금				1070 H24		표준		GB 표준
인장 강도/Mpa				굴복 강도/Mpa				신장률/%
191-193				175-177				7.0-8.0
Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	또한	Al
0.062	0.141	0.001	0.003	0.007	0.002	-	0.005	0.0204	-	99.70
총 반사율				86%

합금				8014 O		표준		GB 표준
인장 강도/Mpa				굴복 강도/Mpa				신장률/%
111-112				73-75				31-33
Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	또한	Al
0.186	1.246	0.049	0.36	<0.001	0.004	<0.001	<0.001	0.008	/	또한
총 반사율				86%

Alton® 알루미늄 합금

A100
Sliver 미러링

기술 매개변수

레벨 / 콜백	1085-H18/1090-H18
두껍다	0.2~1.0mm
너비	20-1300mm
표면처리	연속 양극 산화
표면	반사경, 밝기
Color	실버, 라이트 골드, 다크 골드, 구리 거울, 회색 거울, 검정 거울, 로즈 골드
박막 두께	실내 ≥ 5 µm, 실외 ≥ 15 µm
경도	≥6H
총 반사율	≥86%
색차	눈대중으로 색차 없음, 동일한 알루미늄 권재 색차 값△E≤2.0
Gloss	같은 차수의 편차가 15보다 작다
구멍 품질	≤30 mg/ d㎡
무지개 도	Low
내부식성	실내 평면(72시간 이상 5% NaCl 스프레이 시험); 실외판(1000시간 이상 5% NaCl 스프레이 시험)
가속 저항;풍화 작용	테스트 시간 ≥ 4000시간, 색차△E ≤ 5.0, 기타 노화 성능은 0 수준 이상이어야 합니다.
표준	EN 573-3 ，T/CBMF113-2021

합금		1085 H18		반사율		86%	표준	EN485형/2
인장 강도;강도/Mpa				굴복 강도/Mpa				신장률/%
169				161				4
Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	또한	Al
0.035	0.047	0.001	0.001	0.0	0.0	0.002	＜0.01	0.02	-	≥99.85

양극 산화 거울 알루미늄의 장점

양극층은 영원히 깨지거나 벗겨지지 않는다.

86% 반사

좋은 내식성

100% 재활용

불연성

지문 방지

Alton® 고반사 렌즈

이 코팅 시스템은 전기화학적으로 밝아지는 고순도 알루미늄 기판 코일에 적용되며, 양극 산화 기저 코팅부터 하드 스탠드를 제공하여 마모 손상을 최소화합니다.그런 다음 전문적으로 개발된 진공 공정에서 밴드 소재를 처리하여 코팅 부착력을 극대화하고 제품 유형에 따라 순수 알루미늄(V195) 99.9% 또는 순은 99.9%(V198)의 초순수 반사층으로 진공 코팅을 수행합니다.

기술 매개변수

제품	유형	반사층	반사율 [%]		거울 반사율 [%]		만반사 [%]	합금	템퍼 (경도)	최소 인장 강도 [MPa]	최소 굴복 강도 [MPa]	최소 [%] 신장률 A5A10	교실 효율성
제품	유형	반사층	서기 1651년	번호 5036-3	60° 길다	60° 반식	DIN 5036-3	합금	템퍼 (경도)	최소 인장 강도 [MPa]	최소 굴복 강도 [MPa]	최소 [%] 신장률 A5A10	EN 16268
V195	고광택 반사	99.99% 순수 알루미늄	≥ 95	≥ 95	91	91	< 6	1085	H18	125	105	2	A
V198	고광택 반사	99.99% 순수 알루미늄	≥ 98	≥ 98	93	93	< 11	1085	H18	125	105	2	A+

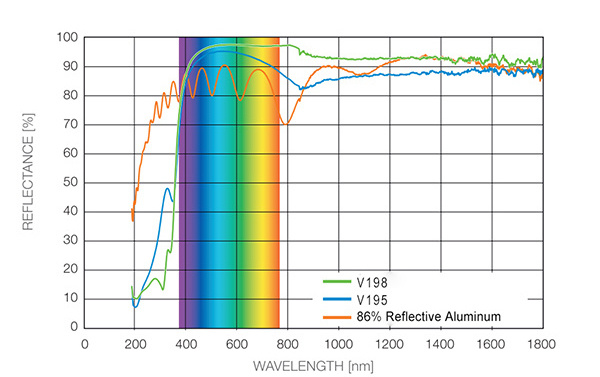

이러한 반사 레이어는 가시광선 반사를 최대화하도록 조정된 이중 산화물 시스템으로 덮여 있습니다.이는 금속 레이어에 의해 제공되는 전체 반사율을 증가시키고 손상 퇴화를 방지하는 보호를 증가시키는 데 도움이 됩니다.

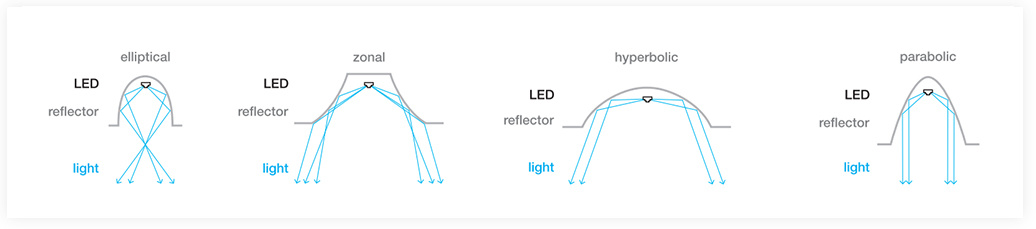

표면에 가장 높은 반사성이 없다면 광학 반사기 시스템에서 여러 번 반사하면 빛의 출력을 크게 줄일 수 있습니다.

피쳐
레이저	암호	노려보다	모양의 영향	적용	마이크로오실로스코프
	V195	최적의 광속 제어	매우 높음	선형, 스폿라이트, 블라인드, 박쥐날개, 채광

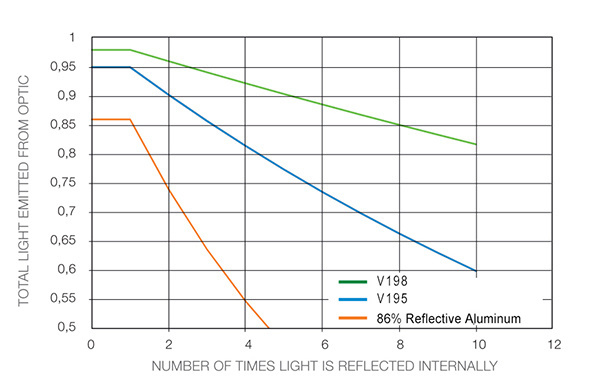

	매번 반사 손실	성능 향상
V195	< 5%	+ 15%
V198	< 2%	+ 20%

경험증의 알루미늄 양극 산화 공정 품질과 최첨단 진공 표면 코팅 기술을 결합하여 PVD라고도 하며 PVD(물리적 기상 퇴적)라고도 한다.
Alton® 고반사경은 반사기의 광학 성능을 크게 향상시키고 효율성을 20% 향상시킵니다.이미 높은 수준의 양극산화알루미늄에 비해 비범한 반사율 덕분이다.전체 반사가 높을수록 고정 장치의 효율이 높아진다.더 많은 내부 반사는 더 큰 차이를 낳는다.
